Omschrijving

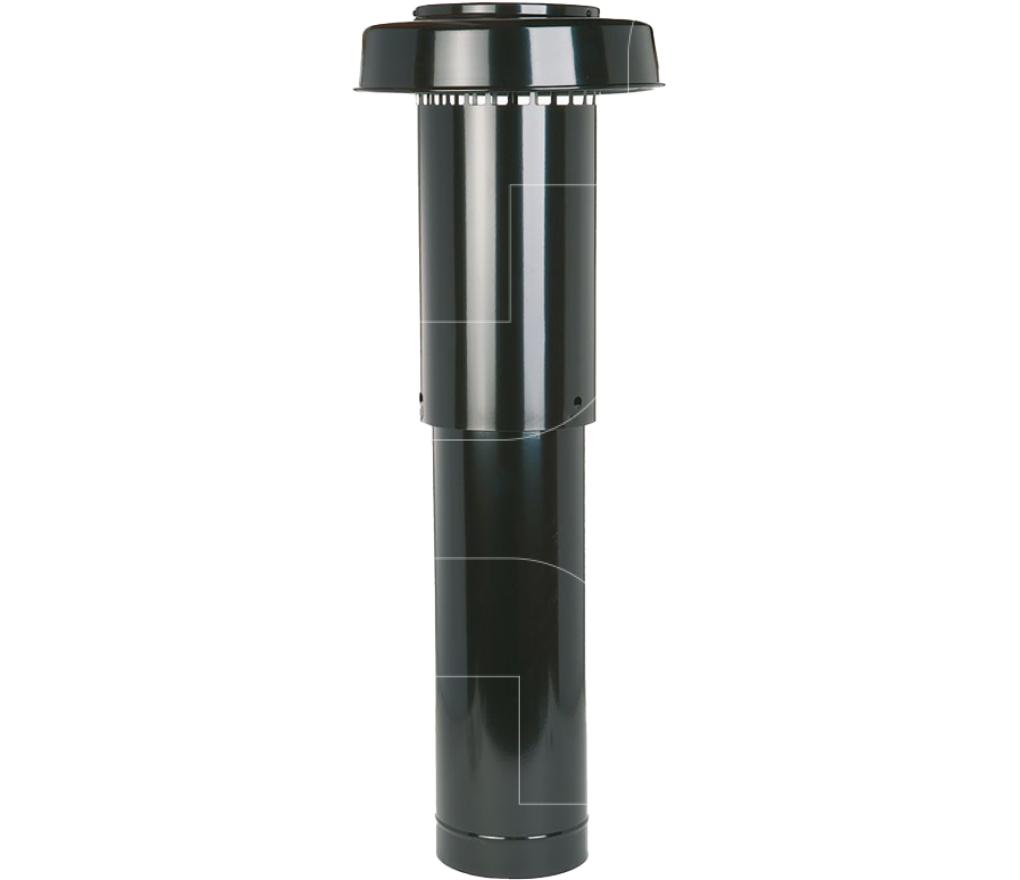

Dakdoorvoer voor natuurlijke en mechanische ventilatie waarbij het dubbelwandige bovendeel overheen de loodslab of plakplaat past voor een waterdichte aansluiting en het afvoeren van condenswater.

Voordelen

• Uitzonderlijk laag eigen weerstand
• Positieve trek ook bij hoge windsnelheden
• Onderdruk in de afvoerpijp t.o.v. de omgeving
• Geen terugslag in de pijp

Kenmerken

• Bovenpijp: aluminium 99,5%
• Buitenpijp: thermisch verzinkt materiaal
• Lengte bovendaks: 500 mm
• Dakhelling: ideale positie bij +/- 45°
• Ø 180 en Ø 200 zijn condensafvoerend
• Totale lengte 1065 mm - 500 mm bovendaks
• Debieten:
  • Ø 180 debiet 450 m3 /u bij 5m/sec
  • Ø 200 debiet 560 m3 /u bij 5m/sec
• Drukverlies zonder tegenwind:
  • 2m/sec = 5Pa
  • 3m/sec = 10Pa
  • 5m/sec = 17Pa
  • 6m/sec = 25Pa

Opmerking

De dakdoorvoer Ø 125 en 150 moet voorzien worden van een bijhorende glijschaal.
